Hier berichte ich laufend über den Aufbau und der Entwicklung einer quarztakt-gesteuerten FUNKUHR mit Nixieröhrenanzeige und DCF77 - Zeiteinstellung .
Das Herzstück dieser Uhr ist ein Atmel Microchip. Stromversorgung erfolgt mit High Voltage DC/DC Converter

Auf der Platine sind die BCD Ausgänge für die Treiber ICs für Nixie Roehren als Anschlussleiste herausgeführt, wie auch Anschlüsse für Taster und die Blinkepunkt Glimmlampen Ansteuerung. Den DCF Empfaenger steckt man an eine 4 pol. Mini DIN Buchse an. Als Stromversorgung wird einmal 5 Volt benoetigt, optional noch einmal 12 Volt bei Bedarf fuer den DCF Empfänger.



Den aktuellen Software-Revisionsstand entnimmst Du bitte dem Changelog.


Ich habe einmal ein Video augezeichnet ,
in dem man gut den Unterschied zwischen Fading und Non-Fading Modus erkennen kann ,dazu klickst Du hier: Fading.wmv



Bedienungsanleitung kannst Du hier downloaden: Zip Word Document

Bedienungsanleitung HTML

Auf der neu eingerichteten NEWS Seite könnt Ihr alle Neuerungen des Projektes anschauen !

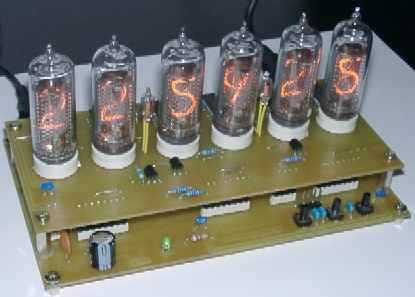

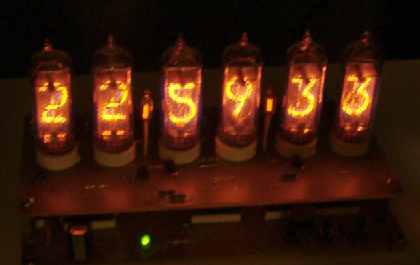

Compact Clock IN14
Compact Clock IN14
Compact Clock IN14
Compact Clock IN14

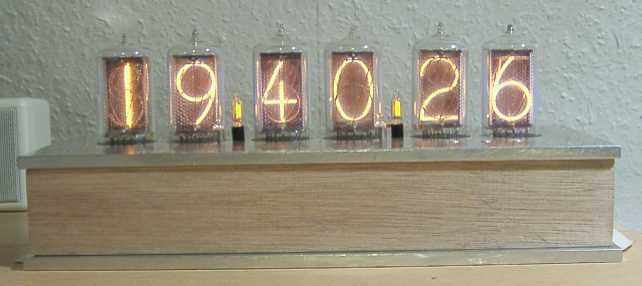

Nun mal ins Gehäuse gebaut...
Nun mal ins Gehäuse gebaut...

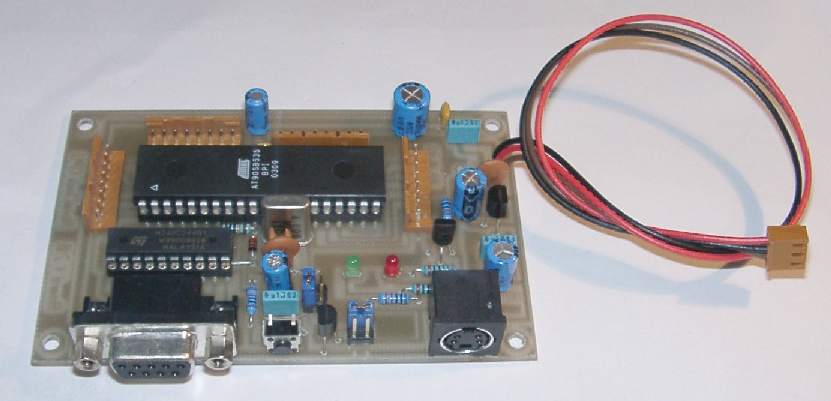

Universal Prozessor Platine für Nixiechip
Universal Prozessor Platine für Nixiechip

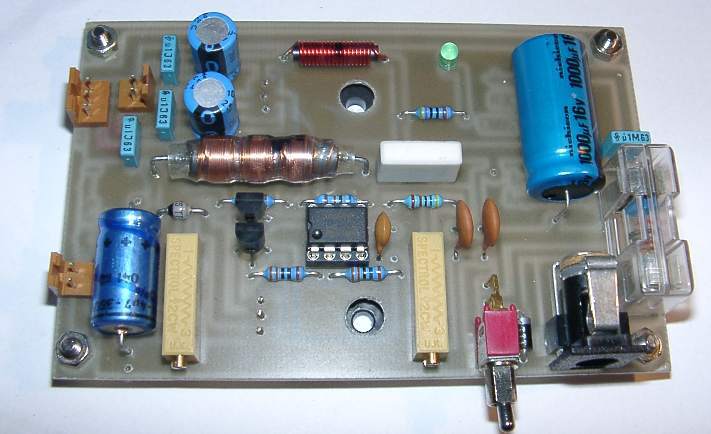

Passendes Netzteil für Prozessor Platine und Nixies
"Passendes Netzteil für Prozessor Platine und Nixies"

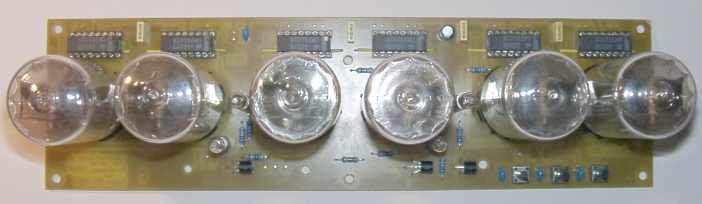

Displayplatine mit Nixietreiber fuer Z5660M Nixies
"Displayplatine mit Nixietreiber fuer Z5660M Nixies"

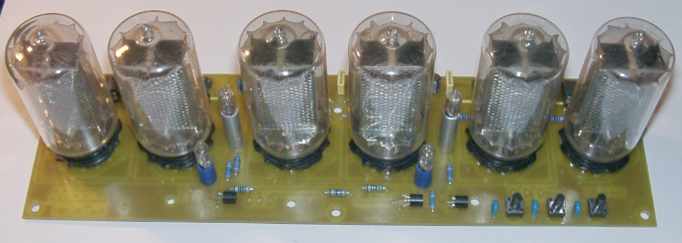

Displayplatine mit Nixietreiber fuer Z5660M Nixies
"Displayplatine mit Nixietreiber mit SN74141 fuer Z5660M Nixies und 4 Glimmlampen"

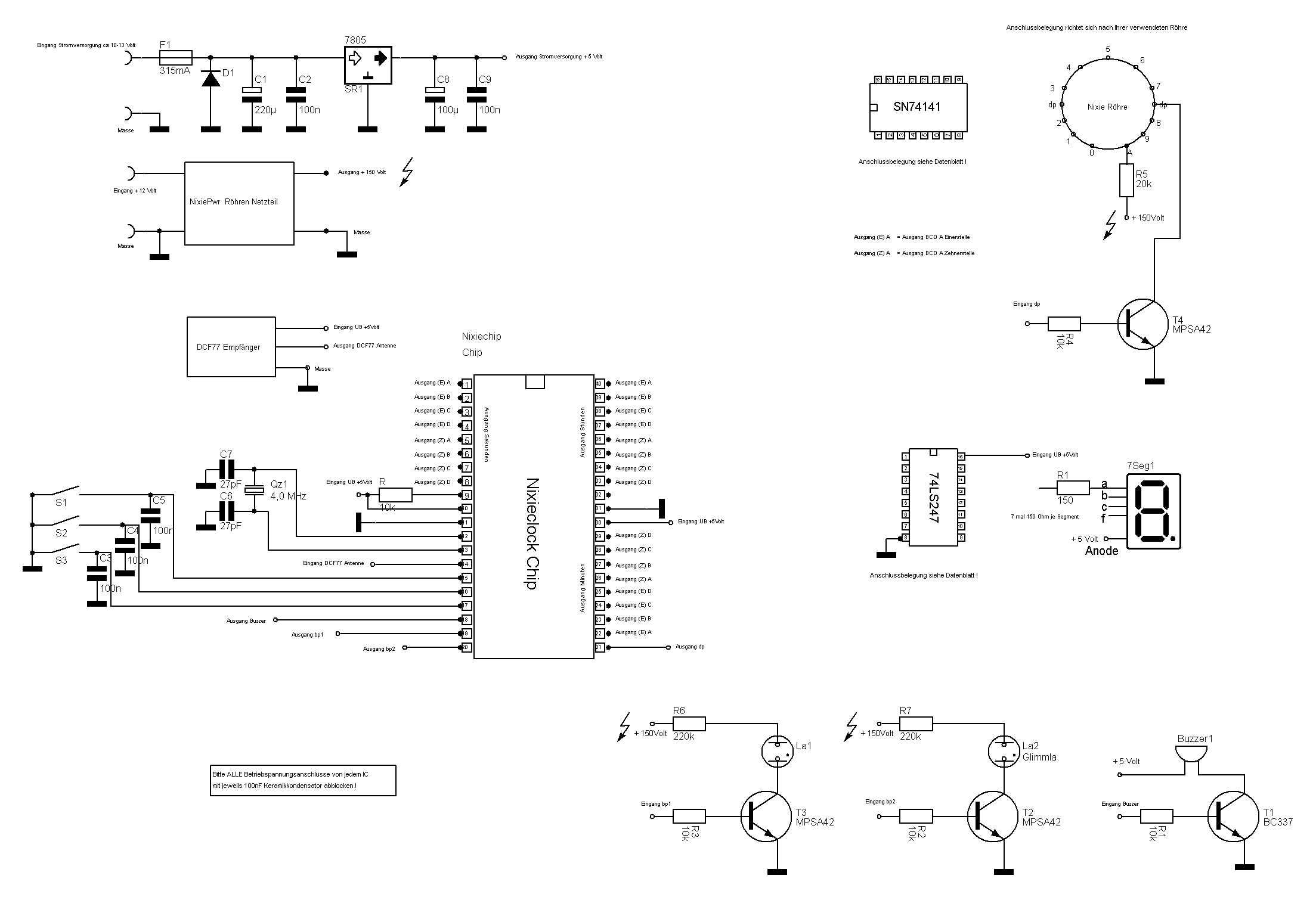

Blick auf den Schaltplan:



Derzeitiger Softwarestand Version 1.9

Folgendes ist schon implementiert:

- 6stellige Anzeige (6mal BCD Ausgabe) KEIN Multiplex!
- 4 Schaltausgänge (jeweils 1 für Blinkepunkt,1 für Datumspunkte,1 Schaltausgang für Buzzer)
- 3 Bedientaster
- Zeitanzeige
- Datumsanzeige
- 100stel-Sekundenanzeige
- schaltbare Überblendfunktion für Zeitanzeige (Fading)
- Kalibrierung des Quarzes mittels DCF-Zeitmessung
- Debugfunktionsanzeigen (Dcf-Signalqualität, Kalibrierungsfortschritt)
- Weckfunktion
- Lampentest (Displaytest)
- Manuelles Stellen der Uhrzeit beim Uhrenstart
- Stunden-Gong

Todo: (derzeitig in Arbeit,aber mit neuer Hardware)
- Dimmfunktion
- Uhr basierend auf RTC
- Multiplexbetrieb
- Röhren Abschalttimer
- 12/24h Anzeige
- Temperaturmessung
- Fernbedienung


History Changelog immer aktuell:


in weiter Ferne:
- Netzfrequenzsynchronisation
- PC-Programm zur Uhrensteuerung
- PC-Dienst zur Dcf-Zeitübernahme in PC-Systemuhrzeit
